Svjetlarna Lovran — Projekcijsko mapiranje

Projekcijsko mapiranje izvedeno na pročeljima glavnog trga u Lovranu u sklopu festivala svjetla Svjetlarna. Arhitektura trga — zvonik, crkva i okolne fasade — postaje površina za animirane svjetlosne teksture.

Pogledajte radove 3D model

Lokacija: Lovran, Hrvatska
Godina: 2026
Opseg: Fotogrametrija, 3D model, projekcijsko mapiranje, animacija

Digitalni model trga, studija svjetla

Pregled projekta

Trg kao platno

Cijeli trg fotogrametrijski je rekonstruiran u 3D modelu, iz kojeg su izvedene obrisne linije i dubinske mape. Na toj su osnovi izrađene animirane teksture koje se u stvarnoj veličini projiciraju izravno na zgrade.

Obrisne linije pročelja glavnog trga u Lovranu — Obrisne linije pročelja, izvedene iz 3D modela

Festival · 2023.

Trg sv. Jurja u svjetlu

Svjetlarna je lovranski festival svjetla od 2021. Svake se godine pročelja oko Trga sv. Jurja pretvaraju u platno za projekcije, glazbu i svjetlosne instalacije. Fotografije su s izdanja 2023.

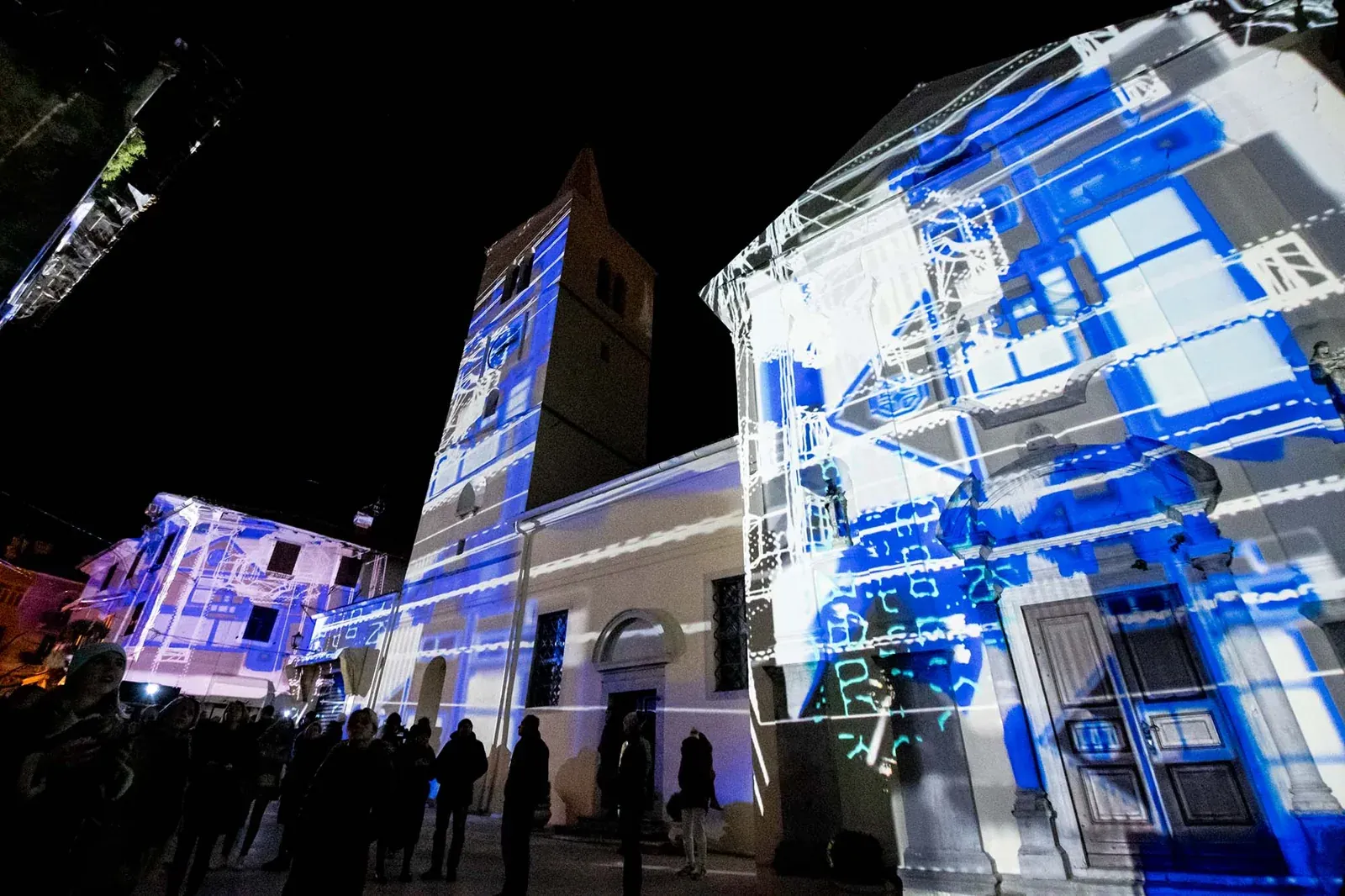

Plavo-bijele projekcije na pročeljima i zvoniku pred publikom na Trgu sv. Jurja

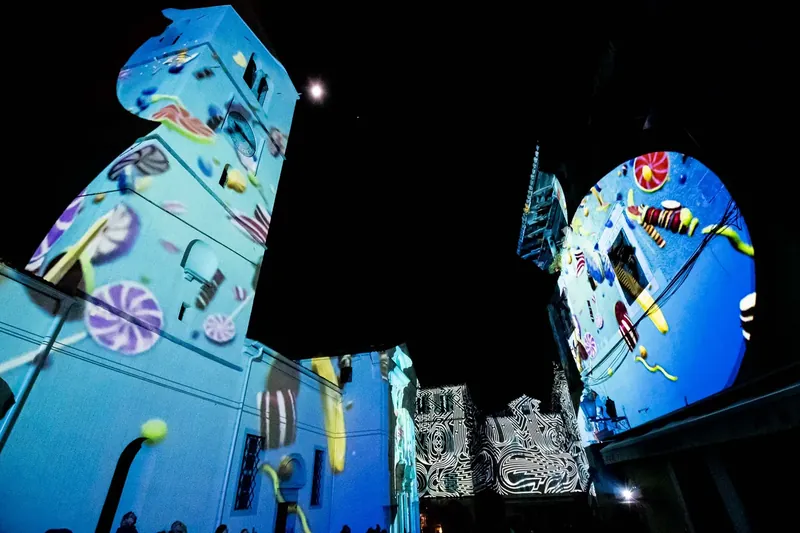

Šarene animirane figure projicirane na zvonik i susjedno pročelje

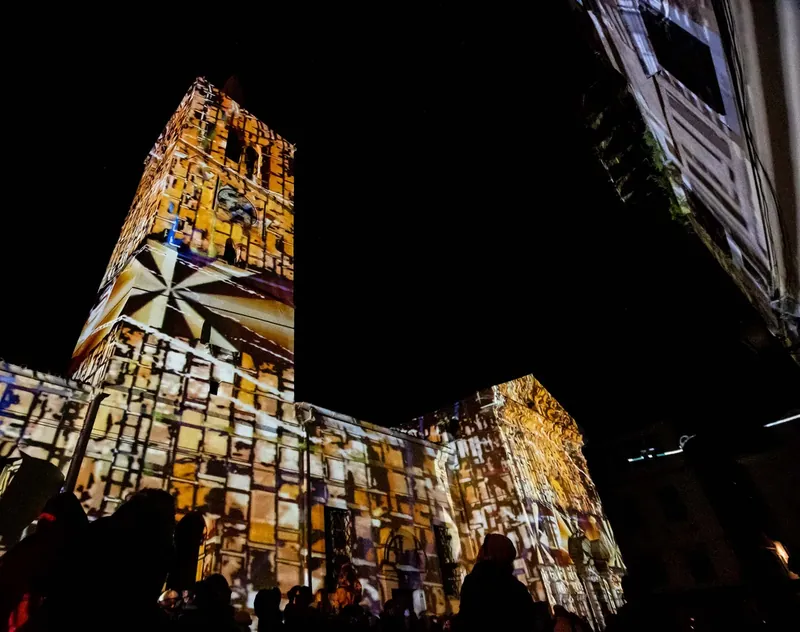

Zlatni geometrijski uzorci osvjetljavaju zvonik i okolne zgrade

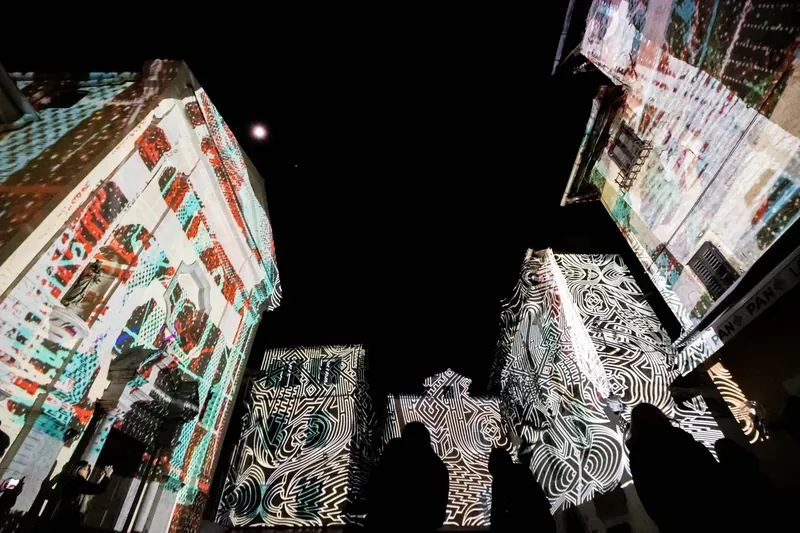

Svjetlosni ornamenti povezuju pročelja oko trga pod noćnim nebom

Svjetlarna Lovran 2023., Trg sv. Jurja · Fotografije: Ljuljzim Ramadani · arhiva festivala

Proces

Od trga do projekcije

Fotogrametrija i 3D model

Pročelja trga fotografirana su i rekonstruirana u 3D model u Blenderu. Model služi kao precizna geometrijska osnova za sve mape — svaki prozor, vijenac i portal na svom je stvarnom mjestu.

Mape

Iz modela su izvedene obrisne linije, linijska mapa i dubinske mape u rezoluciji 12000 × 3000 px. One definiraju rubove, dubinu i svjetlosne zone po kojima se animacija "lijepi" za arhitekturu.

Animirane teksture

Na temelju mapa izrađene su autorske animirane teksture koje se projiciraju izravno na pročelja — arhitektura ostaje čitljiva, a svjetlo joj daje novi karakter.

3D model

Fotogrametrijski scan trga

Interaktivni 3D model glavnog trga u Lovranu, rekonstruiran fotogrametrijom iz stotina fotografija. Prikazan je kao "clay" model — čista geometrija od ~170 000 trokuta koja je služila kao osnova za sve mape i projekcije. Pogled kreće iz sredine trga, točno tamo gdje je stajala publika.

Nalazite se u sredini trga — povucite za pogled uokolo. Geometrija s bakanim ambient occlusionom komprimirana je Draco algoritmom — s izvornih 14 MB na 2,2 MB.~170k trokuta — 2,2 MB

Materijali

Mape mapiranja

Radni materijali projekta — panorame pročelja u izvornoj rezoluciji 12000 × 3000 px, od fotogrametrijske teksture do dubinskih i linijskih mapa.

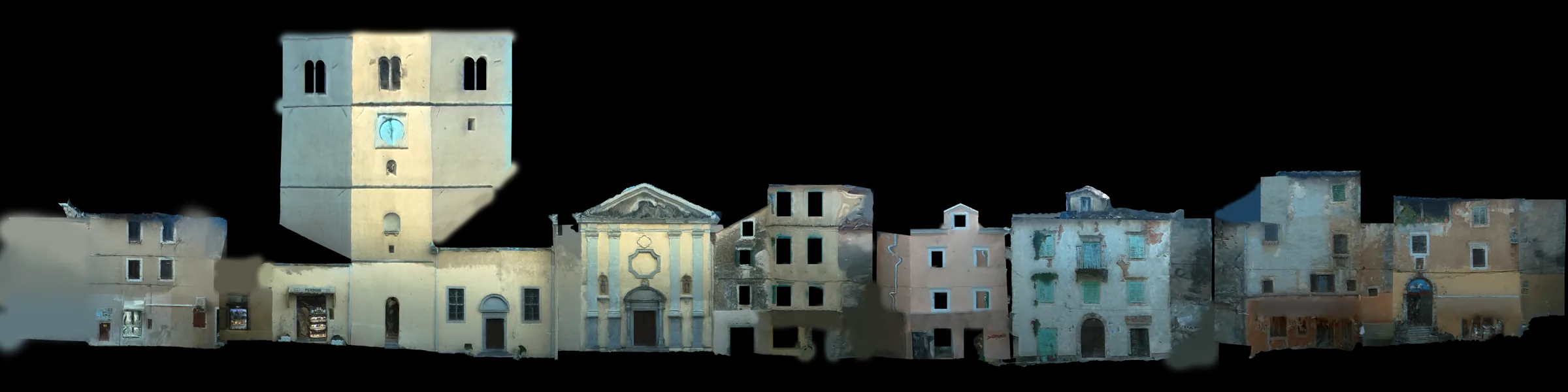

Fotogrametrijska tekstura pročelja glavnog trga u Lovranu — Fotogrametrijska tekstura — pročelja trga složena u jednu kontinuiranu panoramu. Osnova za sve ostale mape.Tekstura — 12000 × 3000 px

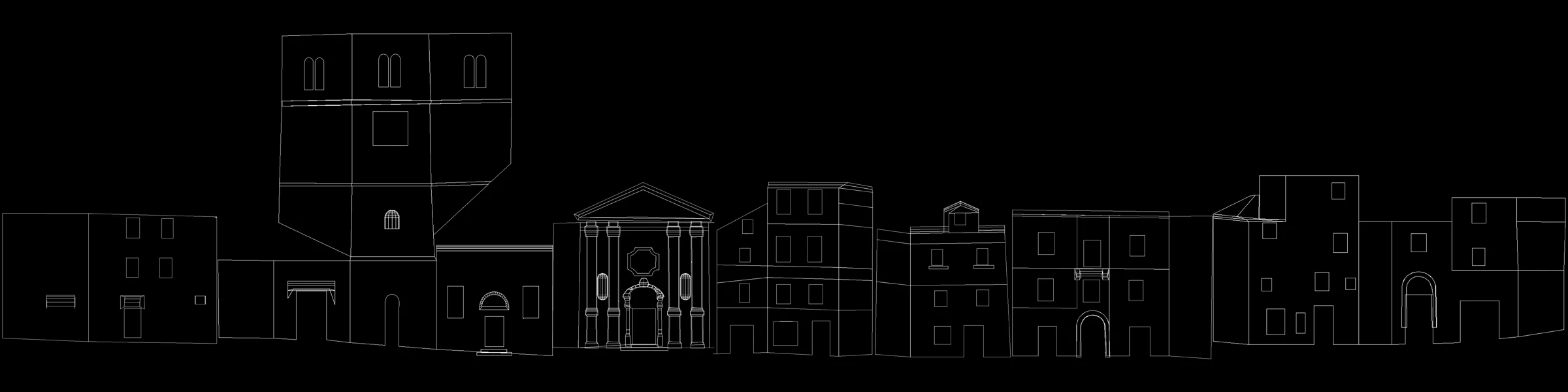

Obrisne linije pročelja — wireframe mapa — Obrisne linije — rubovi arhitekture izvedeni iz 3D modela. Definiraju gdje animacija "sjeda" na zgrade.Obrisne linije

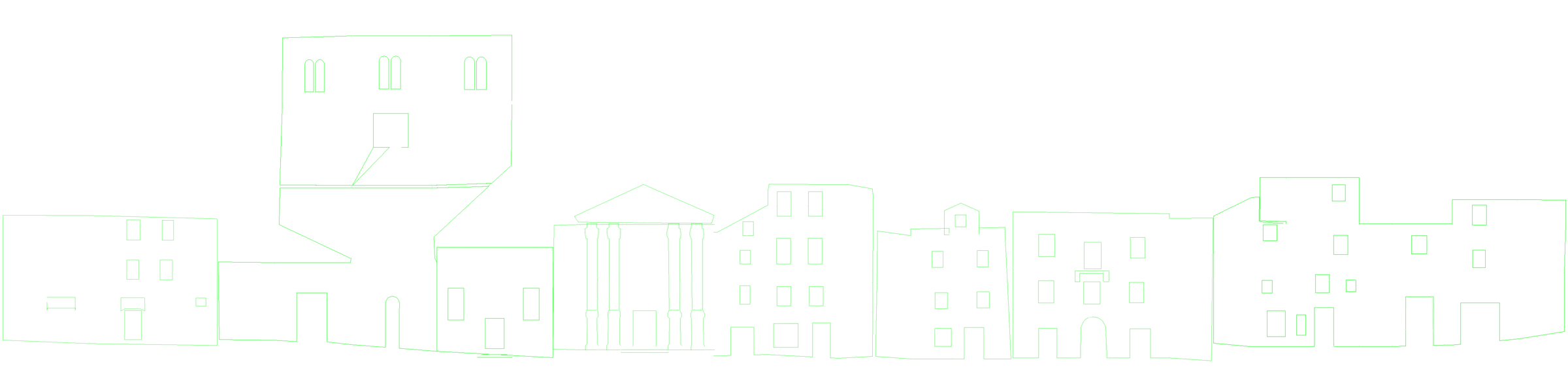

Linijska mapa pročelja trga — Linijska mapa — pojednostavljeni obrisi pročelja za grafičke i animirane elemente.Linijska mapa

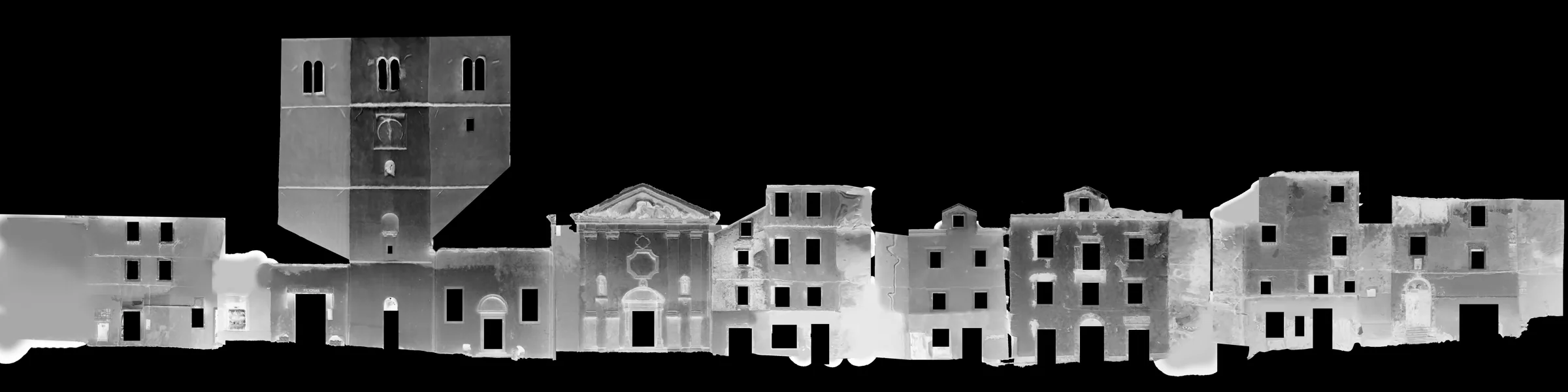

Dubinska mapa pročelja trga — Dubinska mapa — svjetlije površine bliže su projektoru. Omogućuje efekte koji reagiraju na dubinu arhitekture.Depth mapa

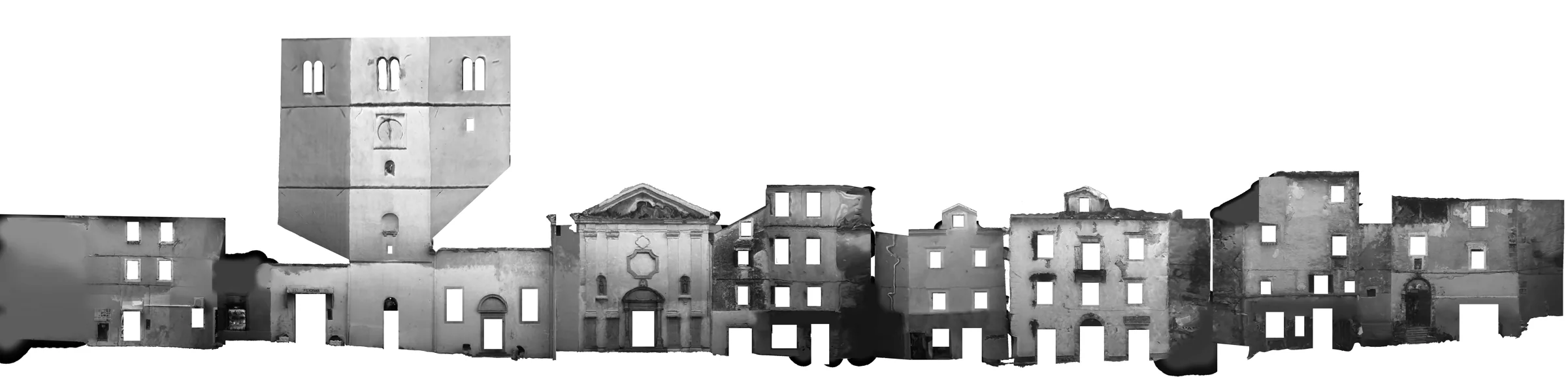

Invertirana dubinska mapa pročelja trga — Invertirana dubinska mapa — ista informacija, obrnuti tonalitet, za suprotni smjer svjetlosnih efekata.Depth mapa — invert

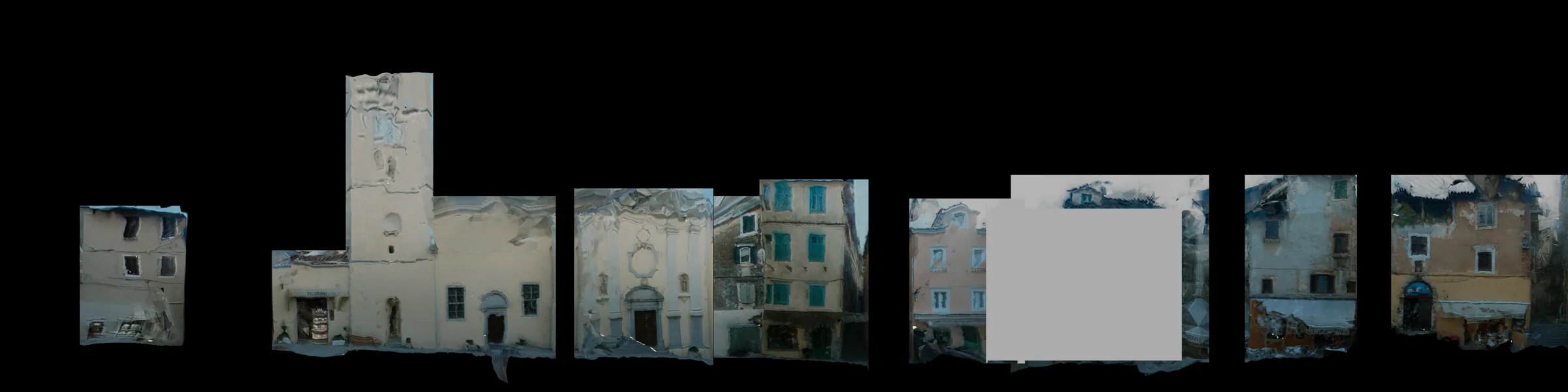

Radna tekstura pročelja — Marko — Radna tekstura korištena u Markovoj projekciji.Mapa — Marko

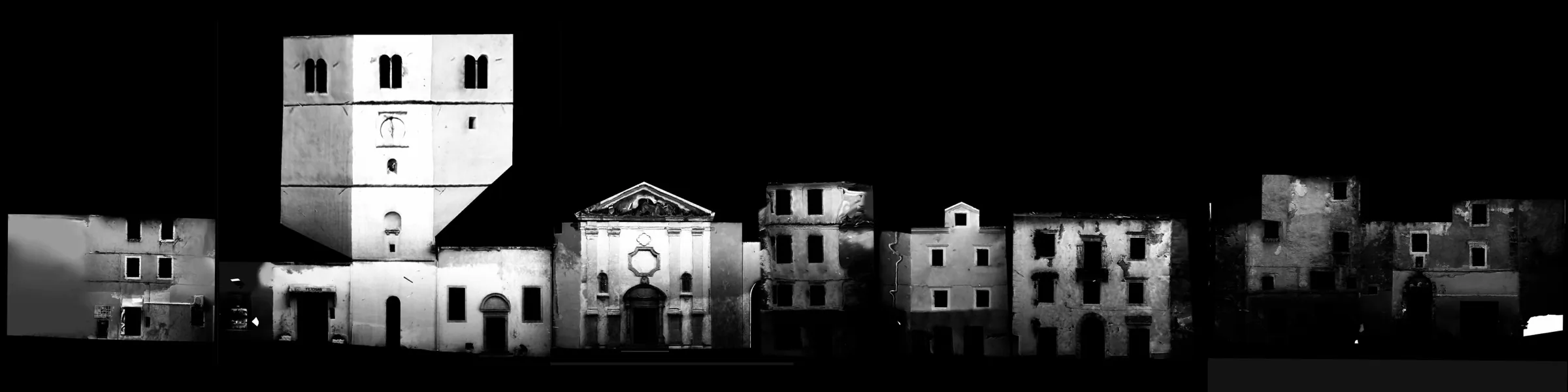

Svjetlosna mapa pročelja trga — Svjetlosna mapa — tonski razrađena pročelja za kontrolu intenziteta projekcije.Svjetlosna mapa
